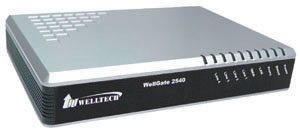

WellGate 2540
4線FXO SIP IP閘道器
  • 雙IP協定 : 同時支援IPv6 及 IPv4
  • 支援4組 SIP Trunk註冊至SIP伺服器
  • 支援每個FXO線路使用不同的SIP Trunk路由
  • 自動配置HTTP Provision 功能
  • 彈性的路由計劃及撥碼計劃及加減碼計劃
  • 備援韌體

產品簡介
相關資訊
文件
軟體

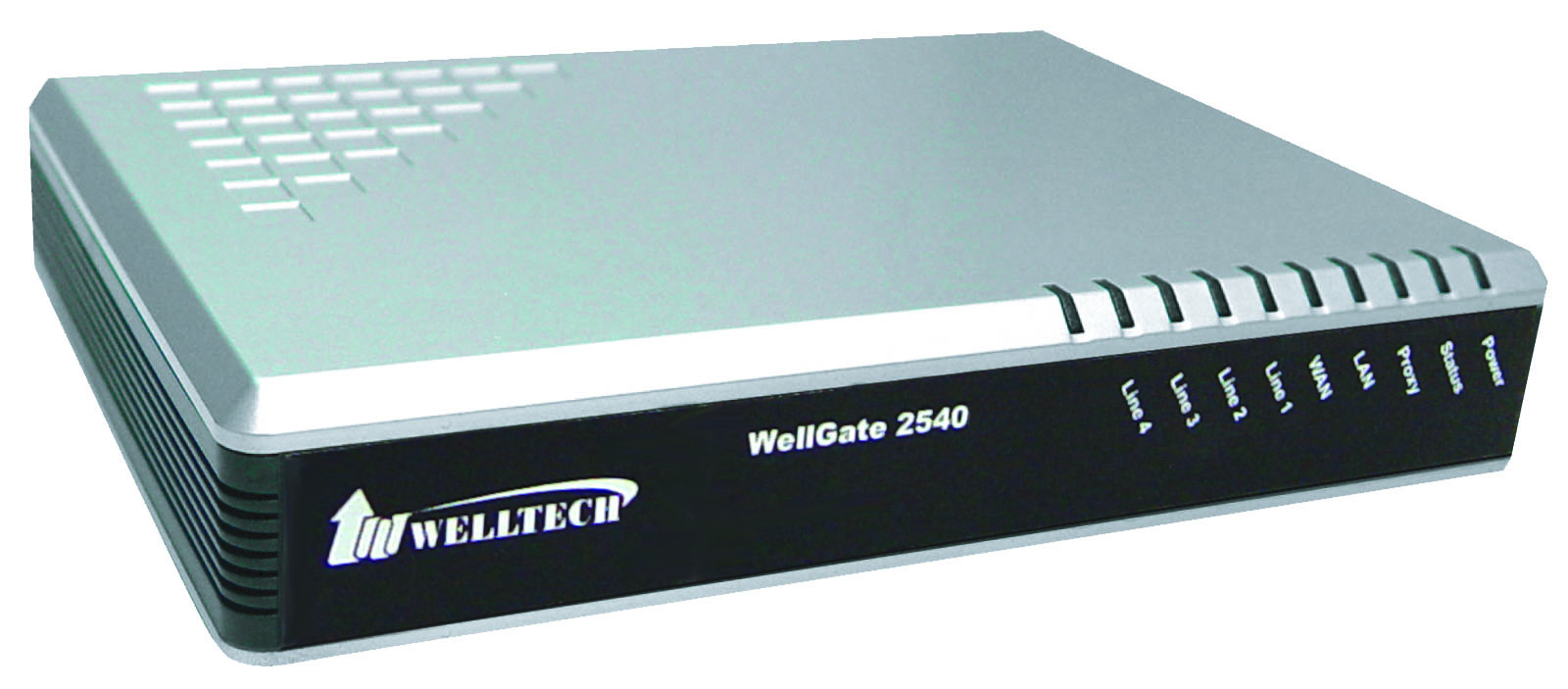

產品照片 (high res)

WellGate 2540 是一個支援SIP協定的4線FXO閘道器設備，允許連接4條PSTN線路或傳統交換機線路，可撥打及接收網際網路和VPN端的VOIP Call，適合應用 於IP-PBX公司至公司，公司至分公司的PSTN和IP端之間的撥號及來電。

可選擇四組的SIP Trunk服務帳號

WellGate 2540 適合使用於4個VoIP Trunk 或 IP Centrex 服務 或 註冊IP-PBX上的辦公室與遠端分部部門, 每線 ( FXO 連接端口) 可自由地設定一組 SIP伺服器 (或 ITSP服務供應商或 替代的IP-PBX ) 去外撥或是接收IP電話, 它提供4個服務平台, 根據您撥的號碼或是路由計劃來決定由哪個平台撥出.

IPv6 VoIP 閘道器已經準備好進入市場

IPv6已開發多年, 然而,它還沒實際的進入我們的生活中, 愈來愈多的電子產品可以連結至網際網路, 導致供應全球市場的IPv4位址短缺. 同時,在新興的國家已無法提供足夠的IPv4位址在日益增長的寬頻市場.WellGate 2540是一個基於SIP的FXO閘道器, 內建了IPv6和IPv4的IP位址選項, 無論何時,當你已準備部署IPv6網路, 或是準備將來從現有的IPv4位址擴充到IPv6位址, Wellgate 2540已準備好和您一起成長, IPv6和IPv4已可同時運作在VOIP網路上.
現在以及未來, 在您需要時, 它可彈性的使用在IPv6和IPv4以及二者共存的IP位址

彈性的撥碼計畫以及撥號路由功能

WellGate 2540提供彈性的撥碼計劃在FXO和 SIP Trunk (SIP Soft Switch) 之間, 撥碼計劃 (Dial Plan)可配置在符合碼長的條件下撥號至網路端, 在撥碼之前,會配置撥碼間隔時間給相接的PSTN線路或交換機的分機線. 撥碼規則可以用來偵測前置碼和最大碼長, 然後自動選擇路由撥號, DM(加減碼功能)允許配置符合的前置號碼, 總碼長,起始和結束碼的位置來作號碼的替換.

路由計劃(Call Routes)用於配置進線和撥出路由, 由所設定的前置號碼來決定撥出及進線路由. 舉例, 從IP端進線至FXO埠, 可用優先路由或循線路由選擇FXO埠出線, 並且可以配置IP端進線至FXO及PSTN進線至FXO的號碼, 如果符合前置號碼及碼長就往FXO埠送出至PSTN或IP端, 循線模式支援優先路由, 循線路由及 群發路由三種模式. 由所選擇的SIP Trunk(所註冊的SIP伺服器)路由發送, 並且同時支援無人應答時間及備援路由.

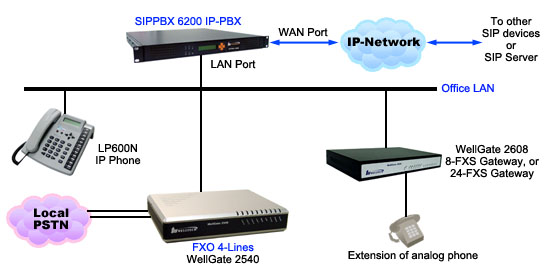

適合IP-PBX至本地端的電信公司線路

WellGate 2540是一台SIP IP裝置 ,藉由IP-PBX連結至本地PSTN端的FXO界面, 具備通信的特徵. 舉例,具備來電顯示偵測及當通話結束時會釋放FXO埠, 簡單結合了通信線路和IP-PBX, 且應用於公司和分公司之間的IP通話,它整合了在地的電信網路標準及辦公室網路之間的聲音傳送。

規格

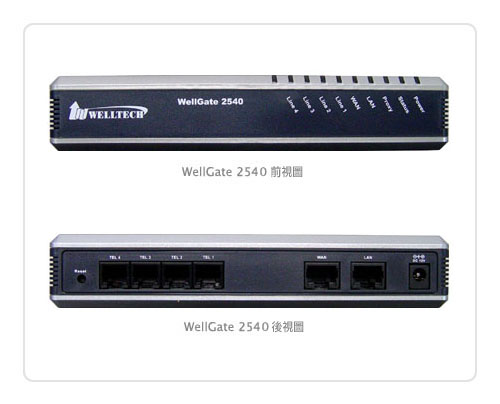

  • 硬體介面:
    • 網路端口 (RJ-45, 10/100 base-T)
    • 1-WAN port, connect to IP Network
    • 1-LAN port connect to PC with NAT
    • 支援 Bridge, NAT 及Gateway 模式
    • 4個PSTN線路接口 (RJ-11 x 4 pcs)
    • 直流12伏特輸入插孔
    • 預設值重置按鍵
    • 系統LED燈號顯示,SIP註冊及FXO線路狀態
  • IP網路連接
    • 同時支援IPv4 (RFC 791) 及 IPv6 規格
    • IPv6自動配置 (RFC 4862)
    • IPv6 Only, IPv4 Only or dual stack
    • MAC Address (IEEE 802.3)
    • MAC Clone 設定
    • Vendor Class ID
    • IP/ICMP/ARP/RARP/SNTP
    • 固定 IP
    • DHCP Client (RFC 2131), WAN port
    • DHCP Server, LAN port
    • NAT Server (RFC 1631)
    • PPPoE Client
    • DDNS ( DynDNS )
    • DNS Client
    • 防火牆
    • URL 過濾
    • IP 過濾
    • MAC Address 過濾
    • 應用程式過濾
    • 埠號過濾
    • 埠號轉送(TCP, UDP or both)
    • 頻寬控制 (下載及上傳), 最大頻寬優先權設定
    • UPnP Server at LAN port
    • Behind NAT, use DMZ for NAT traversal
    • SNTP 與時區以及日光節約時間
    • TCP/UDP (RFC 793/768)
    • RTP/RTCP (RFC 1889/1890)
    • IPV4 ICMP (RFC 792),
    • TFTP Client
    • VoIP VLAN Support 802.1Q, 802.1P
    • VLAN ID Range : 2 to 4094
    • VLAN Priority : 0 to 7 (Highest Priority)
    • QoS : DiffServ (RFC 2475), TOS (RFC791, 1394)
  • SIP 協定:
    • 符合RFC3261規範
    • 支援 4個 SIP Trunk 帳號註冊
    • SIP UDP Protocol
    • 支援 SIP compact Form
    • 支援 SIP HOLD 模式: Send Only, 0.0.0.0 or inactive
    • SIP Session Timer (RFC 4028)
    • SIP Session Refresher: UAC or UAS
    • SIP 加密功能
    • MD5加密功能(RFC2069/RFC2617)
    • Reliability of provision response PRACK (RFC3262)
    • Early/Delay Media支援
    • Offer/Answer (RFC3264)
    • Message Waiting Indication (RFC3842)
    • Event Notification (RFC3265)
    • REFER (RFC3515)
    • 支援 Outbound Proxy
    • 支援主伺器和備援伺服器
    • 支援 STUN NAT Traversal
    • 支援 “rport” parameter (RFC 3581)
    • Configure SIP local Port
    • SIP QoS Type: DiffServe or QoS
    • Accept Proxy Only : YES or NO
  • 語音編碼 :
    • G.711 A-law/μ-law, G.729A, G.723.1 (6.3K, 5.3K)
    • 選擇語音編碼優先權決定端 : 本地或是遠端
    • Voice Payload size (ms) configuration
    • 靜音抑制
    • VAD/CNG
    • LEC : 線路回音消除
    • Max Echo Tail Length (G.168): 32, 64 and 128ms
    • 丟包補償
    • 自動增益控制
    • In-band/out of band DTMF (RFC4733, RFC2833 / SIP INFO)
    • Adaptive/Configurable 抖音緩衝
    • G.168 Acoustic 聲音回音消除
    • Configure RTP basic Port
    • RTP QoS Type : DiffServ or TOS
    • 電話簿 ( 50 筆 ) 用於點對點撥號
    • 撥碼計畫: 刪除, 取代, 增加號碼
    • 選擇輸入第一個按鍵的等候時間與按鍵之間的等候時間 (秒)
    • Selectable Call Progress Tone
    • 支援指定號碼撥號
  • 電話功能 :
    • 4條PSTN或PBX同時接至FXO端口
    • 來電顯示 DTMF (before/after 1st ring) and FSK (before 1st ring ), ETSI and Bellcore
    • DTMF Caller ID start and stop BIT configurable
    • Current Drop Detection to release FXO port
    • Disconnect tone recognition to release FXO port
    • Tone 產生: 鈴聲,回鈴音,撥號音, 忙線音,等候音樂, ROH, 警告, 保留音, 間隔tone音以及斷線音
    • 設定Tone音頻率, Cadence, Level and Cycle
    • 可選擇全球tone音國家列表
    • 全球Tone音規範
    • NAT Traversal support STUN, UPNP and Behind NAT
    • Out-Band DTMF : RFC2833 and SIP Info
    • RFC2833 Payload type : 101 or 96
    • DTMF send out ON and OFF Time configure
    • DTMF incoming recognition Minimum ON and OFF time
    • DTMF Relay Volume configuration
    • T.38 FAX Volume configuration
    • Flash Time transmit via SIP Info (Enable or Disable)
    • Message Waiting Indication (Stutter Tone Notice)
    • 拒絕匿名來電
  • FXO 線路配置:
    • 可開關的FXO埠
    • 線路 ID
    • 指定的FXO線路號碼
    • 計費用極性反轉偵測(for call establish and Billing)
    • Current drop recognition to release port
    • 進線控制:熱線或2次撥號
    • 熱線號碼設定
    • 進線招呼語
    • 撥放招呼語次數
    • 可載入的招呼語檔案
    • Generate FLASH TIME to PSTN network
    • T.38 or FAX Relay Type
    • 輸入及輸出聲音大小配置
    • Dialing Answer Delay time to establish call path
    • Answer PSTN incoming call after how many ring cycles
    • Caller ID detection mode by Country selection
    • VoIP dial to FXO/PSTN Line: 1 stage dialing and 2 stage dialing
    • Outgoing SIP Caller ID Selection
    • 支援4 SIP Trunk
    • 僅接收註冊伺服器端的來電
  • 彈性的路由計劃 :
    • 匹配的前置碼及碼長
    • 優先路由
    • 循線路由
    • 群發路由
    • 可控制的循線次數
    • 備援路由搭配加減碼功能
    • 預設路由
  • 彈性的撥號計劃 :
    • 碼與碼之間的結束時間設定
    • 第一碼偵測結束時間設定
    • 撥號結束鍵設定
    • 撥號規則: 前置碼吸最大碼長匹配(1-15碼) Phone Book can be 載入及載出撥號資料
  • 撥碼的管理 (Drop and Replace Rule):
    • FXO DM Group
    • VoIP DM Group
    • DM 1 Group
    • DM 2 Group
    • DM 3 Group
    • DM 4 Group
    • 前置碼匹配
    • 碼長匹配
    • 開始位置取代碼
    • 結束位置取代碼
    • 號碼替換
    • Incoming Ring frequency recognition range: 10 to 70 Hz
    • Incoming Ring ON time recognition range: 0 to 8000ms
    • Incoming Ring OFF time recognition range: 0 to 8000ms
    • Incoming Ring Level recognition range: 10 to 95Vrms
    • 支援點對點撥號
    • Flash Time產生: range from 80 to 800 ms
    • Configure Ring Cadence, Frequency and Voltage
  • 管理 :
    • 管理者遠程登入 CLI and HTTP/HTTPS
    • 支援經由MAC Address來更新;設定或軟體
    • 支援多種語言的使用者介面
    • 3層級的用戶登入密碼保護(Administrator, Supervisor and User)
    • 限制由WAN 端口用HTTP/HTTPS 存取服務
    • 埠號配置服務at HTTP, HTTPS and telnet Services
    • Phone Debug Module: Device Control, Call Control, DB, Verbose
    • SIP Debug Module: Register, Call, SIP Message, Others
    • SNTP Debug Module
    • Device Debug Module
    • DSP Debug
    • Provide 8 Debug Levels :
      • Emergency
      • Alert
      • Critical
      • Error
      • Warning
      • Notice
      • Information
      • Debug
    • 提供系統狀態Logs
    • 連結至外部的SYSLOG Server
    • 狀態顯示:網路狀態及SIP Trunk狀態
    • Diagnostics (debug through Syslog Event Notice)
    • 即時的Telnet Debug
    • Auto Provision via HTTP Server
    • SNMP V2/Trap
    • 配置資料載入及備份
    • Dual Firmware Image Backup
    • 預設值重置鍵

** 支援Welltech專有加密協議在SIP信號以及語音編譯IP網絡，以避開ISP對VoIP通話的封鎖，此功能只適用與 Welltech SIP服務器或SIPPBX6200的IP PBX

  • 環境條件 :
    • 實際尺寸: 17.5(W) × 3.2(H) × 12.6(D) CM
    • 重量: 0.5kg (含包裝)
      • 運作溫度 & 濕度
      • 溫度: 0°C~45°C (32°F~113°F)
      • 濕度: 10%~90% 相對溼度, non-condensing
    • 電源供應器:
      • 輸入: AC100V~240V, 50/60Hz
      • 輸出: DC 12V, 1.5A
  • 認證:
    • CE, FCC (Part 15, Class B), LVD and RoHS
  • 原產國:
    • 台灣製造
  • 包裝配件
    • WellGate 2540 x 1 pcs
    • AC to DC+12V電源供應器 x 1 pcs
    • CD 使用者手冊 x 1 pcs
  • 保固
    • 一年

WellGate 3804A 和 WellGate 2540比較表
  WellGate 2504 WellGate 3504A
IPv6 YES NO
SIP YES YES
H.323 NO YES
NAT for WAN/LAN YES NO
Routes and Dial Plans YES NO
Rich Telephony Features YES NO
SIP Trunk 4 sets NO
(Only SIP Proxy Server)
Enclosure Plastic Metal
