偉僑Welltech--VoIP Gateway WellGate 2608

WellGate 2608
8線 FXS SIP IP 閘道器

SIP 服務器備援–支援主要與備用SIP服務器
SIP Trunk 忙線轉接
自動配置HTTP Provision 功能
彈性的路由計畫及撥碼計畫
豐富的FXS 類比信號適用於多種的介面
避免從boot code毀損的韌體備援

產品簡介

相關資訊

文件

軟體

產品照片 (high res)

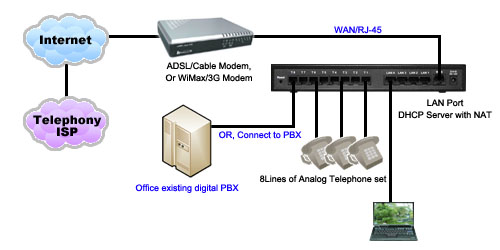

WellGate 2608是一個支援SIP協定的8線FXS閘道器設備, 允許連接8個類比線路去設定或是接收經由網路或是VPN的電話供應商來的VoIP電話。這個設備適合辦公室用戶透過ITSP服務供應商提供安裝在公司或是分公司不同辦公室內的電話。亦可連接交換機外線埠,把交換機整合至網路電話，不需要更改PBX撥碼路由以及線路。

豐富的電話功能

WellGate 2608 有8線 FXS端口. 每一個線路可以設定不同的電話機要求控制介面. 例如, 交流阻抗，振鈴頻率, 振鈴電壓，來電區別振鈴，振鈴周期，各種不同音頻（音量大小、頻率、周期），電話FLASH偵測時間，DTMF/FSK來話號碼顯示，計費使用的極性反轉訊號，及通話結束迴路電流開路訊號。 FXS接口具有高度兼容性與不同國家的電話接口，而且還支援現有的 PBX的模擬接口。您不必擔心現有 PBX或電信設備的相容問題。

豐富的加減碼計畫功能

靈活的加減碼計畫符合的前置號碼 , 數字長度, 開始與結束的數字位置可被取代，加減碼計畫可生效於FXS線路外撥或是IP進線時或是預先設定好多達四組的號碼計畫。每一個群組可以設定多達50組，以滿足您多種的撥號目的。

彈性的撥碼計畫

WellGate 2608 提供了從FXS到IP Trunk彈性的撥碼計畫 (SIP Softswitch). 撥碼計劃是配置在何種條件下，數字可發送到IP網路. 這個撥號間隔時間在撥號配置前給忙錄的用戶或家庭用戶. 撥號路由是可以偵測到號碼及搜尋最長號碼搜尋後自動撥號. 加減碼允許您設定相符合的前置號碼 , 數字長度, 開始與結束的數字位置可被取代.

撥號路由功能

當要從FXS線路外撥時, 路由計畫可設定IP位置的點對點模式。當外撥號碼以及最大長度符合這個撥碼計畫時, IP位置會直接送給收端. 除此之外, 有四組號碼計畫可應用於再外送之前的撥碼計畫. 每一個撥碼計畫如果原本的失敗都有備份的點對點的IP位置. 多達50組的撥號路由支援您的應用。

適合於IP電話服務供應商

WellGate 2608是SIP IP 設備連接已存在的類比電話可撥打IP電話。它精巧的設計以及容易安裝設定透過家庭用戶或單一用戶來撥打或接收電話，正如傳統的電話只需要一些費用。它相容於寬頻服務設備，例如： ADSL/Cable Modem and WiMax/3G Modem。它可以幫助ISP供應商提供給已存在的客戶電話服務而毋需額外的配線。它提供快速，簡便，成本效益和遠程管理功能遷移的ISP電話的ISP服務。

規格

硬體介面:
- 網路端口(RJ-45, 10/100 base-T)
- 1-WAN port, connect to IP Network
- 1-LAN port connect to PC with NAT
- 支援 Bridge以及NAT模式
- 電話接口 (RJ-11 x 8 pcs)
- DC +12V電源輸入插孔
- 重置按鍵 (出貨預設值)
- 系統LED燈號顯示, SIP以及FXS 狀態
IP網路連接
- IPv4 (RFC 791)
- Configurable WAN HTTP port, 80, 1024 to 65535
- Configurable WAN HTTPS port, 443, 1024 to 65535
- IP/ICMP/ARP/RARP/SNTP
- 固定 IP
- DHCP Client (RFC 2131), WAN port
- DHCP Server, LAN port
- Specify maximum DHCP Lease Time
- NAT Server (RFC 1631)
- PPPoE Client
- DNS Client
- Auto or Manual configure DNS Server IP address
- Behind NAT, use DMZ for NAT traversal
- Use STUN for NAT Type 1 and 2 for NAT Traversal
- SNTP with time zone setting
- TCP/UDP (RFC 793/768)
- RTP/RTCP (RFC 1889/1890)
- IPV4 ICMP (RFC 792),
- TFTP Client
- QoS : DiffServ (DSCP RFC 2475), ToS (RFC791, 1394)
- Configure DSCP on RTP and SIP signal separately
- Configure ToS on RTP and SIP signal separately
SIP 協定
- 符合RFC3261規範
- 支援本機每一個線SIP and RTP從1 到 65535與 SIP trunk.
- SIP UDP 協定
- 支援 RFC 3325 發送 “ anonymous “ or not at caller ID
- SIP Session keep mode : Disable, Empty packet, SIP options, SIP register and SIP Ping ( Nortel ).
- 支援 SIP HOLD 模式
- SIP Session Timer (RFC 4028)
- MD5加密功能(RFC2069/RFC2617)
- Reliability of provisional response PRACK (RFC3262)
- Early/Delay Media 支援
- Offer/Answer (RFC3265)
- MWI語音提示(RFC3842)
- 事件提醒 (RFC3265)
- REFER (RFC3515)
- 支援外撥Proxy
- 支援主要以及備援SIP服務器
- 支援STUN NAT Traversal
- 支援 “rport” parameter (RFC 3581)
- 產生回鈴音或是自訂鈴聲received SIP message 100 trying
語音編碼 :
- G.711 A-law/μ-law, G.729A, G.723.1 (6.3K, 5.3K),G.726-32
- 根據選擇的語音編碼，顯示所需要的傳送頻寬
- Select voice codec Order : Local or Remote
- 靜音抑制
- VAD/CNG
- LEC : 線路回音消除
- Max Echo Tail Length (G.168): 32, 64 and 128ms
- 丟包補償
- 自動增益控制
- In-band/out of band DTMF (RFC4733, RFC2833 / SIP INFO)
- Adaptive/Configurable抖音緩衝
- G.168 Acoustic聲音回音消除
- 撥碼計畫: 刪除, 取代, 增加號碼
- 選擇輸入第一個按鍵的等候時間與按鍵之間的等候時間 (秒)
- 可選擇呼叫音樂
- 支援指定號碼撥號
Call Features :
- 來電顯示DTMF(在1st 鈴聲之前)以及FSK (在1st 鈴聲前), ETSI and Bellcore
- DTMF Caller ID start and stop BIT configurable
- Polarity Reversal before Caller ID or not
- Tone 產生: 鈴聲,回鈴音,撥號音, 忙線音,等候音樂, ROH, 警告, 保留音, 間隔 tone音以及斷線音
- 設定Tone音頻率, Cadence, Level and Cycle
- CDR 輸出Server的IP與端口
- SYSLOG輸出Server的IP與端口
- NAT Traversal 支援 STUN及 IP Sharing
- Payload type設定: RFC2833, FAX Bypass and Modem Bypass
- Out-Band DTMF : RFC2833 and SIP Info
- DTMF detection Sensitivity 設定: 1 (Lowest signal level) to 5
- DTMF generate configurable Duration and Interval Time
- Ring time limitation : 10 to 600 seconds
- 遠端使用者中斷指定電話: Polarity Reversal or Loop Current Drop
- 網路連接檢測
- 網路無效警示定義音或音樂
- 語音郵箱提醒
- 外撥之前的等候時間設定 ( 1 到 60 秒 )
- 按鍵之間等候時間設定 ( 1到 5秒 )
- 速撥 (50組)
- 來電等候/雙線切換
- 來電轉送(忙線,無條件,未應答)
- 未應答轉送時間設定
- 線路服務啟動或關閉
- 每線Sequential Ring 或 Simultaneously Ring
- 每線Ring Time設定 at Sequential Ring
- 顯示每線註冊狀態
- 設定每線的ring優先權at sequential ring
- 拒絕匿名電話
- 勿干擾(DND)
- 通話保留
- 設定電話保留音或是音樂
- 電話轉接
- 彈性的撥碼計畫
- 撥號路由: 前置碼以及最大數字按鍵以及取代數字位置(50組)
- 加減碼計畫(刪除以及取代)
  - Apply Rule to FXS 外撥, IP進線到 FXS使用四個不同的群組
  - 只在DM加減碼群組中加入暫停按鍵 (p) by 2 sec
  - 符合前置碼
  - 符合最小的號碼長度
  - 取代從開始到停止的位置
  - 取代號碼
- 號碼路由
  - 只支援點對點(P2P)
  - 符合外撥號碼
  - 符合最小的外撥號碼長度
  - 第二備援路由
  - 支援更多的加減碼計畫群組路由
- 熱線
- 外撥SIP主叫方ID選擇
- 彈性的路由計畫
  - 符合前置碼與長度
  - 優先權振鈴
  - 巡迴振鈴
  - 同時振鈴
  - 可調整的循線功能
  - 備援路由以及加減碼計畫
  - 預設路由
- FAX 傳真傳送模式 : T.38, Bypass or Auto
- FAX Bypass Keyword required from SIP Server
- FAX Bypass Codec : G.711 u-Law or G.711A-Law
- 支援點對點撥號
- Flash Time 偵測: 長度從 60 到 2000 ms
- Flash Key 定義: Disable, Transfer or SIP Message
- ON-HOOK Voltage -48Vdc
- 設定ring韻律, 頻率以及電壓
- Distinctive Ring Pattern by 進線的主叫ID
- 提供世界廣泛城市電話線路阻抗
- Ring Frequency range setup : 15 to 100 HZ
- Ring ON duration : 100 to 8000 ms
- Ring OFF duration : 100 to 8000 ms
- Ring AC RMS Level Voltage : 0 to 94 Vrms
- 支援極性反轉計費
- Service Up to 1 Kilo-meter distance to analog telephone set
- 產生 Current Drop Time (Open Loop Disconnect time)
管理 :
- 管理者遠程登入 CLI and HTTP
- WAN IP 位置從類比話機按下#126#可得到語音提示
- LAN IP位置從類比話機按下#120#可得到語音提示
- 支援經由MAC Address來更新設定或軟體
- 支援多種語言的使用者介面
- 3層級的用戶登入密碼保護 (Administrator, Supervisor and User)
- 限制由WAN Port HTTP/HTTPS 存取服務
- 提供系統狀態Logs
- 網路狀態顯示: WAN, LAN 端口狀態
- 診斷 (debug 經由syslog)
- 經由Telnet及時debug
- 從HTTP Server自動提供更新
- 上傳使用者錄製語音提示檔案: 問候語, 保留音樂, 網路錯誤提示
- Dual Firmware Image 備份
- 還原出廠值

** 支援Welltech專有加密協議在SIP信號以及語音編譯IP網絡，以避開ISP對VoIP通話的封鎖，此功能只適用
與 Welltech SIP服務器或SIPPBX6200的IP PBX

環境條件 :
- 實際尺寸: 24(W) × 3.4(H) × 16(D) CM
- 重量: 1.5kg (含包裝)
  - 運作溫度 & 濕度
  - 溫度: 0°C~45°C (32°F~113°F)
- 濕度: 10%~90% 相對溼度, non-condensing
- 電源供應器:
  - 輸入: AC100V~240V, 50/60Hz
  - 輸出: DC 12V, 1.5A
認證:
- CE, FCC (Part 15, Class B), LVD and RoHS
原產國
- 台灣製造
包裝配件
- WellGate 2608 x 1 pcs
- AC to DC+12V 電源供應器 x 1 pcs
- CD 使用者手冊 x 1 pcs
保固
- 一年
